在線（單座）取樣閥SGV

DN15–DN150/?”–6”

在線（單座）取樣閥SGV的多樣化材質（過流部件）和皮實的結構設計，使得其可以安全的使用在各種復雜工況。例如強腐蝕性工況，磨蝕性工況，氣體工況等。

Product Features/產品特點

?Easy and safe operation/操作簡單，使用安全

?No dead space design/無死區設計

?Modular design for optional adapter upgrades

模塊化設計便于后續多種適配器的升級更換

?Lockable handwheel/操作手輪可上鎖

?Handwheel two-Step Operating（Pull to rotate）to avoid misoperation

操作手輪(先拉出再旋轉)的兩步操作設計有效避免誤操作

?Automatic closing after release the handwheel

松開操作手輪閥門自動關閉

?Bellow seal or Package seal for Options/可選波紋管密封貨填料密封

?Flange,clamp and wafer connection design

法蘭連接,卡箍鏈接和對夾連接的閥體設計

Technical Data/技術參數

Versions設計標準

Flanges法蘭

F/F結構長度

DIN,ISO ANSI

DIN PN16/40 resp.ANSI 150 lbs/300 lbs DIN EN 558-1 range 1 resp.range 3

and ASME B16.10

Body閥體材質Cast stainless steel 1.4408(A351 CF-8M)316鑄件

or 1.4301(A351 CF-8)304

or alloys C-276(哈氏合金）Titanium Gr.2 or Gr.7（鈦材）

Spindle閥桿材質1.4404(SS316L)or alloys(see above)Lining內襯材質PFA,PFA-AS(conductive)

Spindle seal unlined only:PTFE-V,PTFE-R（改性PTFE)

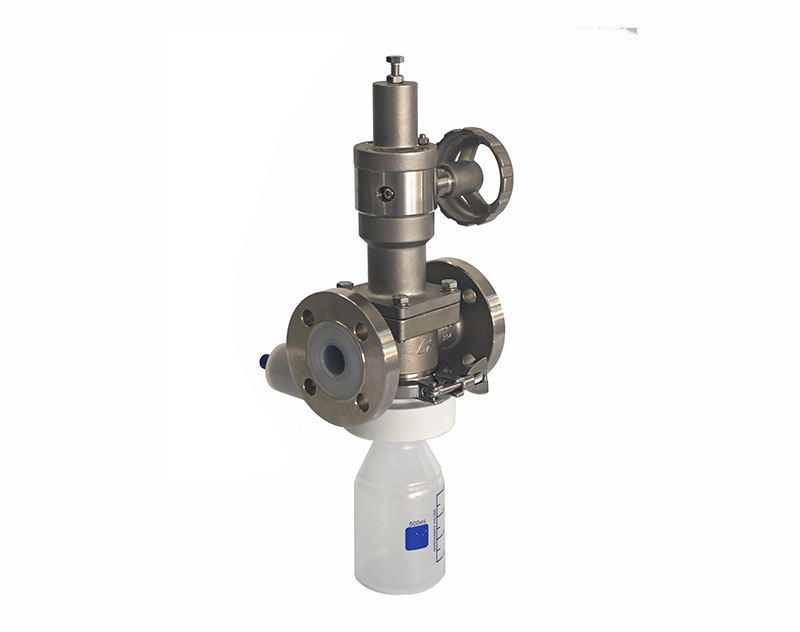

SGV Flanged/1.4301/Handwheel

SGV法蘭連接/不銹鋼閥體/手輪操作

閥桿密封

Options/可選配置

Stuf?ng box or bellow stem seal system

填料密封/波紋管密封

?Special spindle seal for liquid media with solids

特殊設計，適用于顆粒工況

?Activated carbon fi/活性炭尾氣吸收罐

Higher pressure ratings at request/高溫高壓工況特殊設計
